Hvordan velge riktig NdFeB-magnet for applikasjonen din?

Å velge riktig NdFeB (Neodymium Iron Boron) magnet kommer ned til fem kjernefaktorer: karakter (magnetisk styrke), maksimal driftstemperatur, beleggtype, form og dimensjoner, og magnetiseringsretning . Få disse fem parametrene riktig, og magneten vil fungere pålitelig i applikasjonen din i årevis. Gå glipp av én, og du risikerer avmagnetisering, korrosjonssvikt eller mekanisk uoverensstemmelse. Denne veiledningen leder deg systematisk gjennom hver beslutning.

Forstå karaktersystemet før noe annet

NdFeB magneter er klassifisert etter karakter, uttrykt som et tall etterfulgt av en eller to bokstaver - for eksempel N35, N42, N52 eller N35SH. Tallet indikerer maksimalt energiprodukt i MGOe (Megagauss-Oersteds) , som er et direkte mål på magnetisk energitetthet. Bokstavene indikerer magnetens termiske ytelsesklasse.

Her er en oversikt over vanlige karakterer og deres typiske energiprodukter:

En praktisk regel: ikke automatisk velge høyeste karakter . Høyere kvaliteter er vanskeligere å bearbeide, sprøere og kan ha lavere koercitivitet - noe som betyr at de lettere avmagnetiseres ved høye temperaturer. Tilpass karakteren til den faktiske feltstyrken som kreves i designet ditt.

Tilpass temperaturvurderingen til ditt driftsmiljø

Temperatur er den mest oversett spesifikasjonen når du velger NdFeB magneter . Standard N-grad magneter (ingen suffiks) har en maksimal driftstemperatur på kun 80°C . Å utsette dem for høyere temperaturer forårsaker irreversibel demagnetisering - en feil som ikke kan korrigeres uten å remagnetisere.

Bokstavsuffikset i karakteren indikerer høytemperaturtvangsklassen:

• Ingen suffiks (f.eks. N42): Maks driftstemperatur 80°C
• M (f.eks. N42M): Opptil 100°C
• H (f.eks. N42H): Opptil 120°C
• SH (f.eks. N38SH): Opptil 150°C
• UH (f.eks. N35UH): Opp til 180°C
• EH (f.eks. N33EH): Opptil 200°C
• AH (f.eks. N30AH): Opptil 220°C

For eksempel kan en elektrisk kjøretøys trekkmotor se temperaturer på 120–150 °C inne i rotorenheten. I dette tilfellet er en N42H eller N38SH karakter det riktige valget. Bruk av en standard N42 vil resultere i felttap innen den første driftssyklusen ved høye temperaturer.

Ta også hensyn til magnetens temperaturkoeffisient for remanens , som typisk er −0,11 % til −0,12 % per °C for NdFeB. En magnet som er vurdert til 1,30 T ved 20 °C vil produsere omtrent 1,17 T ved 120 °C – en reduksjon på 10 % som må tas med i utformingen av din magnetiske krets.

Velg riktig belegg for ditt miljø

NdFeB magneter er svært utsatt for korrosjon. Basislegeringen inneholder jern og sjeldne jordartsmetaller som vil ruste raskt i fuktige eller kjemisk aggressive miljøer uten et beskyttende belegg. Å velge feil belegg er en av hovedårsakene til for tidlig magnetsvikt i feltet.

Vanlige malingsalternativer og deres egenskaper

Merk at beleggtykkelse direkte påvirker dimensjonstoleranser. Hvis designet ditt har trange klaringer - for eksempel en rotorspalte med en toleranse på 0,1 mm - må nikkellaget på 20 μm tas med i de maskinerte dimensjonene til magneten.

Definer formen og dimensjonene basert på magnetkretsen din

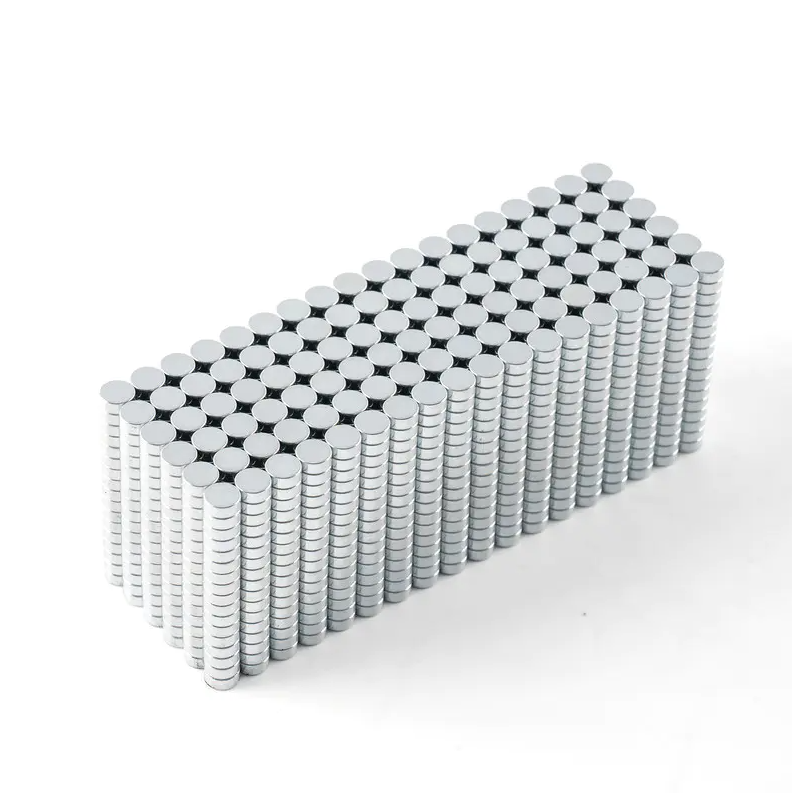

NdFeB magneter produseres i et bredt spekter av standardformer: blokker, skiver, ringer, buer, stenger og tilpassede profiler. Formen du velger må tjene din magnetiske kretsgeometri, ikke omvendt.

Viktige dimensjonale hensyn inkluderer:

• Lengde-til-diameter (L/D)-forhold for sylindriske magneter: Et L/D-forhold over 0,7 er generelt foretrukket for å unngå selvdemagnetisering fra formfaktoren.
• Buemagneter for motorer: Den indre og ytre radiusen, buevinkelen (f.eks. 45°, 60°, 90°) og tykkelsen påvirker alle flukstettheten i luftgapet. Selv et 1° avvik i buevinkelen kan skifte tilbake-EMF-bølgeformen i en BLDC-motor.
• Ringmagneter for aksial fluksmaskiner: Ensartet veggtykkelse på ±0,05 mm er ofte kritisk for balansert ytelse.
• Toleransekarakterer: Standardtoleranser er typisk ±0,1 mm for sintret NdFeB. Presisjonssliping kan oppnå ±0,02 mm, men øker kostnadene og ledetiden.

For å holde magneter som brukes i armaturer eller låser, er trekkkraften sterkt avhengig av luftspalten. En skivemagnet vurdert til 10 kg trekkkraft ved 0 mm gap vil produsere mindre enn 1 kg ved 3 mm luftspalte - en faktor på ti fall på grunn av luftgapets motvilje alene.

Spesifiser magnetiseringsretningen for enheten din

NdFeB magneter kan magnetiseres i forskjellige retninger i forhold til deres geometri. De vanligste alternativene er aksial (gjennom tykkelsen), diametrisk (over diameteren) og radial (fra senter og utover). Hvis du spesifiserer feil magnetiseringsretning, vil det resultere i en magnet som ikke kan brukes i sammenstillingen din, selv om annenhver parameter er riktig.

• Aksial magnetisering: Standard for de fleste plate- og blokkmagneter. Nord- og sørpolen er på de flate flatene.
• Diametrisk magnetisering: Felles for sylindriske stenger som brukes i sensorer og lineære aktuatorer. Stolper er på motsatte sider av sylinderen.
• Radiell magnetisering: Brukes i ringmagneter for DC-motorer og visse høyttalerkonfigurasjoner. Krever spesialiserte magnetiseringsarmaturer og er mer komplisert å produsere.
• Multipol magnetisering: Brukes på ringer eller lysbuer i trinnmotorer og koderapplikasjoner. En enkelt ring kan ha 8, 16 eller til og med 32 poler med vekslende nord-sør-regioner.

Bekreft alltid magnetiseringsretningen med en Gauss-måler eller Hall-probe før du integrerer magneter i en sammenstilling, spesielt i flerpolede konfigurasjoner der polaritetsfeil kan forårsake rotorubalanse.

Redegjør for mekaniske egenskaper og håndteringsbegrensninger

NdFeB-magneter er sintrede keramikklignende materialer. Det er de hard, men sprø , med en trykkstyrke på ca. 1050 MPa, men en bøyestyrke på bare 250 MPa. Dette betyr at de tåler kompresjon godt, men vil sprekke eller flise under bøyning, støt eller strekkspenning.

Praktiske håndteringskrav for å planlegge for:

• Store magneter (over 50 mm i alle dimensjoner) krever fester eller avstandsstykker under montering for å forhindre ukontrollert tiltrekning og støtbrudd.
• NdFeB magneter should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Liming er vanlig for montering; limet må imidlertid klassifiseres for driftstemperaturen og den differensielle termiske utvidelsen mellom magneten (koeffisient ~5 × 10⁻⁶/°C) og stålhuset (~11 × 10⁻⁶/°C).
• Pacemakere, kredittkort og mekaniske klokker må holdes minst 10–15 cm unna under håndtering av høykvalitetsmagneter.

Bruk et beslutningsrammeverk for å konvergere til riktig spesifikasjon

Ved innkjøp NdFeB magneter for en ny applikasjon vil å jobbe gjennom disse spørsmålene i rekkefølge systematisk eliminere uegnede alternativer:

1. Hva er den maksimale temperaturen magneten vil nå under bruk? → Dette bestemmer karaktersuffikset (ingen suffiks, M, H, SH, UH, EH eller AH).
2. Hvilken flukstetthet eller trekkkraft kreves ved arbeidspunktet? → Dette bestemmer minimumsenergiproduktet og derfor den numeriske karakteren (f.eks. N35 vs. N48).
3. Hva er miljøeksponeringen? → Dette bestemmer belegget (Ni for tørt innendørs, epoksy eller parylene for fuktige eller kjemiske miljøer).
4. Hvilken form og magnetiseringsretning krever magnetkretsen? → Dette bestemmer geometri og orientering.
5. Hvilke dimensjonstoleranser kreves? → Dette avgjør om standard sintringstoleranser er tilstrekkelig eller om presisjonssliping er nødvendig.
6. Hvilken mengde er nødvendig og med hvilken leveringsfrekvens? → Dette påvirker om standard katalogstørrelser eller tilpasset verktøy er mer praktisk.

Å kjøre en finitt element magnetisk simulering (FEM) ved å bruke de faktiske B-H-kurvedataene for den valgte karakteren – ikke forenklede forutsetninger – anbefales på det sterkeste før du fullfører spesifikasjonen for enhver applikasjon med høyt volum eller sikkerhetskritisk.

Verifiser kvalitet gjennom standardisert testing

Når du har identifisert en målspesifikasjon, be om sertifiserte materialtestrapporter (CMTR) eller tredjeparts testdata som bekrefter følgende parametere for hver produksjonsbatch:

• Remanens (Br) — verifisert via et kalibrert fluksmåler, ikke bare en Gauss-avlesning på overflaten
• Tvangskraft (Hcb og Hcj) — indre tvangsevne Hcj er spesielt kritisk for høytemperaturkvaliteter
• Maksimalt energiprodukt (BHmax) — må falle innenfor det oppgitte karaktervinduet
• Saltspraytestresultater — ASTM B117 eller tilsvarende, tilpasset beleggsspesifikasjonen
• Dimensjonell inspeksjonsrapport – kritiske dimensjoner verifisert mot tegningstoleranser ved bruk av CMM eller optisk måling

Batch-to-batch-konsistens er en kjent utfordring i sintret NdFeB-produksjon. Magnetiske egenskaper kan variere med ±3–5 % mellom ovnspartier, noe som er betydelig i presisjonsapplikasjoner. Å spesifisere innkommende inspeksjonskriterier i innkjøpsordre – ikke bare stole på leverandørens egensertifisering – er et praktisk skritt som forhindrer nedstrøms monteringsfeil.
