NdFeB magneter - sintrede neodym-jern-bor permanente magneter - er de kraftigste kommersielt tilgjengelige permanente magnetene i verden , med energiprodukter fra 35 MGOe (N35) opp til 52 MGOe (N52) og utover. De er det kriterke materialet for moderne elektriske motorer, industriell automasjon, medisinsk utstyr, fornybare energisystemer og forbrukerelektronikk. Enten du henter fra en produsent av neodymmagneter for høyvolums motorproduksjon eller trenger tilpassede NdFeB-magneter for et presisjonsinstrument, er det å forstå hva NdFeB-magneter brukes til grunnlaget for å velge riktig materiale og kvalitet.
Ningbo Tujin Magnetic Industry Co., Ltd. er en profesjonell NdFeB magneter produsent og sjeldne jordmagneter fabrikk spesialiserer seg på motormagneter med høy ytelse og høy temperatur og presisjons tilpassede former for krevende globale applikasjoner. Denne veiledningen dekker hele omfanget av NdFeB-magnetapplikasjoner, kvaliteter, sammensetninger, belegg og designhensyn.
Begrepet NdFeB står for Neodym (Nd), Jern (Fe) og Bor (B) - de tre primære bestogdelene i legeringen. Den dominerende magnetiske fasen er Nd2Fe14B, en tetragonal intermetallisk forbindelse først syntetisert uavhengig av General Motors og Sumitomo Special Metals i 1984. NdFeB magnet betydning i praksis er en sintret eller bundet permanentmagnet med det høyeste kjente energiproduktet av noe magnetisk materiale ved romtemperatur.
NdFeB magnetsammensetning etter vekt er omtrent 29–32 % neodym (et sjeldent jordartselement), 64–68 % jern og 1 % bor, med små tilsetninger av dysprosium (Dy), terbium (Tb), kobolt (Co), aluminium (Al), kobber (Cu) og niob (Nb) for å optimalisere tvangsevnen, mikrostrukturen og kornstrukturen. NdFeB-magneter med høy temperatur inneholder forhøyede nivåer av Dy eller Tb - tunge tilsetninger av sjeldne jordarter som betydelig forbedrer magnetens motstand mot avmagnetisering ved høye driftstemperaturer, noe som gjør dem avgjørende for NdFeB magneter for motorer i nye energikjøretøyer og industrielle drivverk.
| Element | Symbol | Typisk innhold | Primær funksjon |
|---|---|---|---|
| Neodym | Nd | 29–32 vekt% | Primær magnetisk fasedanner (Nd2Fe14B) |
| Jern | Fe | 64–68 vekt% | Gir høy metningsmagnetisering |
| Bor | B | ~1 vekt% | Stabiliserer tetragonal krystallstruktur |
| Dysprosium | Dy | 0–6 vekt% | Øker tvangsevnen for høytemp-karakterer |
| Terbium | Tb | 0–2 vekt% | Alternativ HRE tillegg, høyere tvangsevne/atom |
| Kobolt | Co | 0–3 vekt% | Forbedrer Curie temperatur og korrosjonsbestandighet |
Den NdFeB magnetkarakterer Systemet klassifiserer magneter primært etter deres maksimale energiprodukt (BHmax), uttrykt i MGOe (Mega Gauss Oersteds) eller kJ/m3. Standardkarakterer varierer fra N35 til N52 , med høyere tall som indikerer større magnetisk energitetthet. Karaktersuffikser – H, SH, UH, EH, AH – indikerer progressivt høyere maksimale driftstemperaturer og koersivitetsnivåer.
Den chart above presents two key axes of NdFeB magnet specification: energy product by base grade (N35–N52, shown in red) and maximum operating temperature by grade suffix (N through NUH, shown in blue). N52 neodymmagneter leverer det høyeste energiproduktet av enhver kommersielt produsert sintret NdFeB-kvalitet, og tilbyr opptil 52 MGOe - omtrent 50 prosent mer magnetisk energi per volumenhet enn N35. Dette gjør N52 neodymmagnetblokkformater spesielt verdsatt i motordesign med begrenset plass. Temperatursuffikssystemet er like kritisk for motorapplikasjoner: standard N-grade magneter er vurdert til bare 80 grader Celsius, mens NUH og NEH grader tåler 180 til 200 grader Celsius - en spesifikasjon som er essensiell for EV-trekkmotorer, servodrev og kompressormotorer der viklingstemperaturer kan overstige 150 grader Celsius. Å velge riktig klassekombinasjon av energiprodukt og temperaturklasse er det første og viktigste trinnet i spesialtilpasset NdFeB-magnetspesifikasjon.
Den question of hva brukes neodymmagneter til har et ekspansivt svar som spenner over praktisk talt alle teknologiintensive bransjer. Som en produsent av sjeldne jordarters magneter , Tujin Magnetic Industry leverer NdFeB-magneter på tvers av følgende primærsektorer:
NdFeB magneter for motorer representerer det største enkeltsegmentet, og står for anslagsvis 60 til 65 prosent av det globale NdFeB-forbruket etter verdi. I elektriske kjøretøy, permanentmagneter for elektriske motorer — spesielt innvendige permanentmagnet-synkronmotorer (IPMSM) — muliggjør effekttettheter som er uoppnåelige med induksjons- eller sårfeltalternativer. En typisk 150kW EV-trekkmotor bruker omtrent 2 til 4 kg høyverdig sintret NdFeB. Neodymmagneter av motorkvalitet for EV-applikasjoner krever typisk karakterer som 38UH, 40UH eller 42SH, som kombinerer høy remanens med tilstrekkelig koercitivitet til å motstå demagnetisering ved høyeste driftstemperaturer.
Spesialtilpassede motormagneter for industriell automasjon inkluderer buesegmentmagneter for servomotorrotorer, ringmagneter for BLDC (Brushless DC) statorer, og høykoercivitetsblokker for magnetiske separatorer og holdesammenstillinger. Sjeldne jordmagneter for motorer i servo- og robotkoblingsapplikasjoner krever ekstremt trange dimensjonstoleranser - typisk ±0,05 mm på kritiske dimensjoner - og konsistente magnetiske egenskaper over store produksjonspartier for å sikre ensartede dreiemomentrippelegenskaper.
Energieffektive kompressormotorer for klimaanlegg, inverter-vaskemaskinmotorer og viftemotorer med variabel hastighet er alle avhengige av sintrede neodymmagneter for å oppnå effektivitetsvurderinger. I lydsektoren leverer NdFeB-magneter i høyttalere overlegen følsomhet og transient respons sammenlignet med ferrittalternativer. Sensormagneter i kodere, posisjonssensorer og gasspjeldhus til biler er en annen høyvolumsapplikasjon for tilpassede NdFeB-magneter i kompakte geometrier.
Medisinske applikasjoner inkluderer mikromotorer for tannimplantathåndstykker, ledddrev for kirurgiske roboter, insulinpumpemotorer og kateterstyringssystemer. Disse applikasjonene krever de høyeste nivåene av dimensjonell presisjon, overflatefinish og batch-til-batch magnetisk konsistens. Som en NdFeB magneter leverandør Tujin, som betjener medisinske kunder, tilbyr full materialsporbarhet og inspeksjonsdokumentasjon, inkludert Br, Hcj, BHmax og beleggtykkelse for hver produksjonsbatch.
Direktedrevne vindturbingeneratorer er en stor og voksende applikasjon for storformat sjeldne jordarters magneter . En 5MW direktedrevet offshore vindturbin kan kreve mer enn 2000 kg sintret NdFeB i sin generatorrotor. Ettersom vindturbiner skaleres mot 12MW og mer, vil etterspørselen etter permanente magneter med høy ytelse fra fabrikker for neodymmagneter med påvist storformatproduksjon fortsetter å øke.
Den horizontal bar chart above shows the estimated demand distribution of NdFeB magnets across key end-use industries. EV- og motorapplikasjoner representerer til sammen omtrent 40 prosent av den totale NdFeB-etterspørselen , som gjenspeiler den akselererende overgangen til elektrifisert transport og den sentrale rollen til permanentmagnetmotorer i EV-drivlinjearkitekturen. Industriell automasjon står for 24 prosent – et segment drevet av den globale utvidelsen av fabrikkrobotikk, servopressesystemer og presisjons CNC-utstyr – som alle er avhengige av motormagneter med høyt dreiemoment for å levere nøyaktigheten og responsen som automatisert produksjon krever. Vindkraftens andel på 16 prosent forventes å vokse betydelig gjennom 2030 ettersom design av direktedrevne turbiner vinner markedsandeler i forhold til girede alternativer. Medisinske applikasjoner og presisjonsapparater, selv om de er mindre i volum, er blant de mest krevende når det gjelder dimensjonstoleranse og magnetisk ensartethet, noe som gjør dem til et prioritert fokus for spesialiserte spesialtilpassede NdFeB-magnetprodusenter. Bredden i denne etterspørselsprofilen understreker hvorfor NdFeB magneter manufacturer evner på tvers av kvaliteter, former og belegg er så viktige for å betjene flere bransjer fra en enkelt produksjonsplattform.
Som ledende tilpassede neodymmagneter produsent, Tujin Magnetic Industry produserer et omfattende utvalg av magnetgeometrier for å tilfredsstille kravene til magnetiske kretser til forskjellige motor- og enhetsdesign. Følgende produktbilder illustrerer bredden av presisjonsformer tilgjengelig fra vår NdFeB magnetfabrikk :

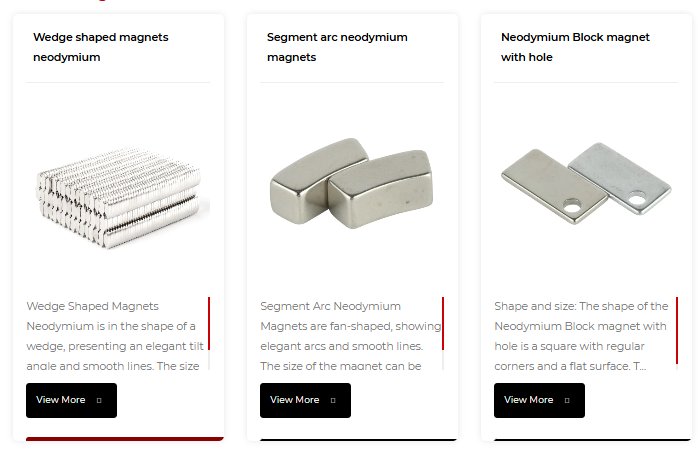

Kileformede neodymmagneter, segmentbue-NdFeB-magneter og blokkmagneter med hull – tilpassede former fra Tujin Magnetic Industry

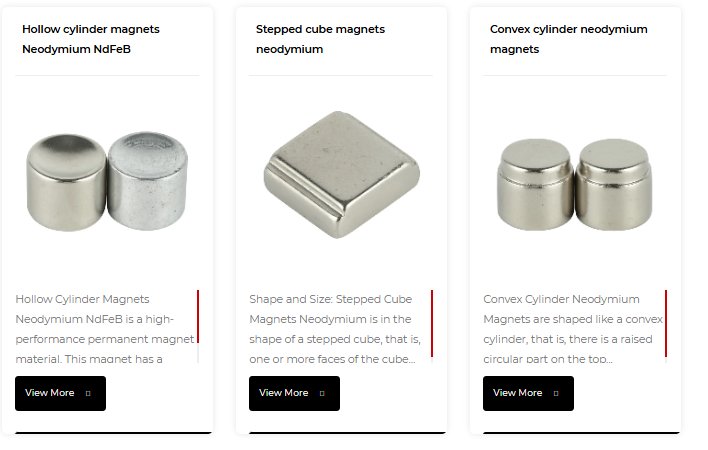

NdFeB-magneter med hul sylinder, neodymmagneter med trappetrinn og permanente konvekse sylindermagneter for motor- og presisjonsenheter

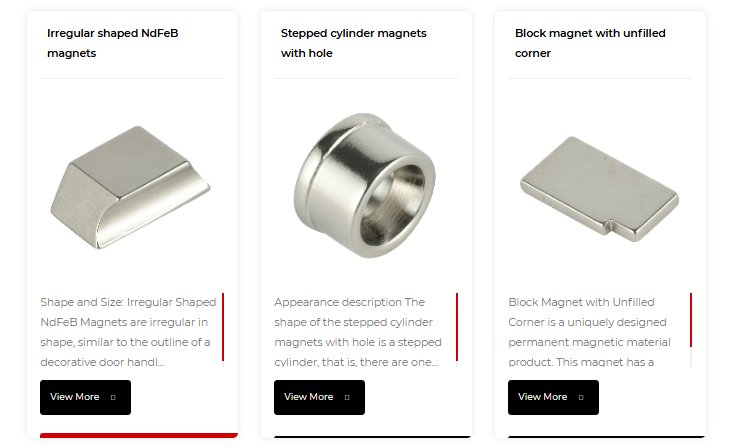

Uregelmessig utformede NdFeB-magneter, avtrappede sylindermagneter med hull og blokkmagneter med ufylt hjørne – designet for nøyaktige kundespesifikasjoner
Segmentbuemagneter er den mest brukte geometrien for overflatemonterte og innvendige permanentmagnetmotorrotorer. Presisjonssliping sikrer at bueradius og vinkeldimensjoner holdes innenfor ±0,03 mm, noe som er avgjørende for jevn luftspalteflukstetthet og lavt dreiemoment. Kileformede magneter brukes i Halbach-array-konfigurasjoner og visse lineære motordesigner. Hule sylinder- og ringmagneter med flerpolet magnetisering er vanlige i koderhjul, koblingsenheter og kompakte BLDC-motorer. Uregelmessige og trinnvise former – inkludert blokkmagneter med ufylte hjørner, konvekse sylindre og trinnsylindre med hull – produseres i henhold til kundens eksakte CAD-spesifikasjoner, noe som gjør det mulig for designingeniører å optimalisere magnetiske kretser uten å bli begrenset av standard kataloggeometrier.
Temperatur er den mest kritiske ytelsesvariabelen for NdFeB magneter for motorer . I motsetning til ferrittmagneter, som har positive temperaturkoeffisienter, mister NdFeB-magneter koercivitet når temperaturen stiger - et fenomen beskrevet av temperaturkoeffisientene til Br (typisk -0,09 til -0,12% per grad Celsius) og Hcj (typisk -0,40 til -0,60 % for standardgrad Celsius). Hvis driftstemperaturen overstiger knepunktet til avmagnetiseringskurven, oppstår irreversibelt flukstap.
Tujin sin høytemperatur NdFeB-magneter opprettholde pålitelig magnetisk ytelse over hele driftsområdet på -40 grader Celsius til 200 grader Celsius eller høyere. Avansert korngrensediffusjonsteknologi (GBD) – der Dy eller Tb diffunderes selektivt inn i korngrenser i stedet for massetilsetning – tillater tvangsforbedring med minimalt ofring av remanens, noe som muliggjør motormagneter med høyt dreiemoment som overgår konvensjonelle tung-sjeldne jordarter-substituerte karakterer i både pris og ytelse.
Den line chart illustrates how remanence retention degrades with increasing operating temperature across three NdFeB grade variants of the same base energy class: N42, N42H, and N42UH. Standard N42-magneter opplever irreversibel demagnetisering over 80 grader Celsius , noe som gjør dem uegnet for motorapplikasjoner der viklingstemperaturer kan overstige denne terskelen under kontinuerlig belastning. N42H, med sin høyere iboende tvangsevne oppnådd gjennom kontrollert dysprosiumtilsetning, utvider bruksområdet til omtrent 120 grader Celsius – tilstrekkelig for mange industrielle servo- og apparatmotorapplikasjoner. N42UH-magneter opprettholder nyttige fluksnivåer opp til 180 grader Celsius , noe som gjør dem til valget for EV-trekkmotorer, romfartsaktuatorer og høysyklus industrielle drivverk. Jo brattere applikasjonens termiske gradient, jo mer kritisk blir det å jobbe med en produsent av neodymmagneter som kan gi både korrekt karakterspesifikasjon og valideringstestdata – inkludert termiske avmagnetiseringskurver målt på faktiske produksjonspartier – for å bekrefte ytelsen i det tiltenkte driftsmiljøet. Tujin gir komplette magnetiske karakteriseringsdata med hver motormagnetforsendelse.
Ubelagte sintrede NdFeB-magneter er utsatt for korrosjon på grunn av den elektrokjemiske interaksjonen mellom Nd2Fe14B-fasen og den neodymrike korngrensefasen. Uten passende overflatebeskyttelse fører oksidasjon til avskalling, tap av magnetisk fluks og forurensning av omkringliggende enheter. Avanserte belegg er derfor en kritisk kvalitetsdifferensiator for evt tilpassede NdFeB-magneter produsent som betjener motor- og industriapplikasjoner.
Som en sjeldne jordmagneter fabrikk med full in-house beleggkapasitet, velger og validerer Tujin Magnetic Industry det optimale beleggsystemet for hver kundeapplikasjon, og sikrer at overflatebeskyttelsesytelsen verifiseres gjennom akselerert korrosjonstesting før masseproduksjonen starter.
En komplett NdFeB magnet datablad gir de magnetiske, termiske og fysiske parameterne som trengs for å karakterisere en magnet fullt ut for teknisk design. Følgende tabell oppsummerer nøkkelparametrene og deres typiske verdiområder for sintret NdFeB:
| Parameter | Symbol | Typisk rekkevidde (N35–N52) | Teknisk betydning |
|---|---|---|---|
| Remanens | Br | 1,17–1,48 T | Luftspalte flukstetthet; driver motorens dreiemoment direkte |
| Tvang (iboende) | Hcj | 955–2000 kA/m | Demagnetisering motstand; kritisk for høytemperaturbruk |
| Energiprodukt | BHmax | 263–414 kJ/m3 | Total magnetisk styrke per volumenhet |
| Curie temperatur | Tc | 310–380 C | Absolutt magnetisk metningsgrense (ikke driftstemperatur) |
| Temp. Coeff. av Br | alfa(Br) | -0,09 til -0,12 %/C | Reversibel fluksvariasjon med temperatur |
| Tetthet | rho | 7,4–7,6 g/cm3 | Masseestimering for rotorbalanseberegninger |
Den radar chart compares sintered NdFeB, ferrite, and Alnico magnets across six key performance dimensions relevant to motor and industrial applications. NdFeB dominerer i remanens, energiprodukt og tvang — de tre egenskapene som bestemmer hvor mye dreiemoment en motor kan produsere per enhet magnetvolum, og hvor motstandsdyktig den er mot avmagnetisering under ugunstige feltforhold. Ferrittmagneter skårer høyest på korrosjonsmotstand og kostnadseffektivitet, noe som gjør dem passende for enkle, laveffektapplikasjoner i godartede miljøer, men energiproduktet deres er vanligvis 5 til 8 ganger lavere enn tilsvarende volum NdFeB, noe som sterkt begrenser deres egnethet for motormagneter med høyt dreiemoment . Alnico-magneter – en jern-aluminium-nikkel-kobolt-legering – tilbyr utmerket temperaturstabilitet og brukes i spesialiserte sensorer og analoge instrumenter, men deres ekstremt lave koercitivitet gjør dem sårbare for avmagnetisering i de forvillede feltene til motorenheter, noe som begrenser bruken av dem. permanentmagneter for elektriske motorer . For krevende motorapplikasjoner, NdFeB fra en kvalifisert produsent av sjeldne jordarters magneter med passende karaktervalg og belegg er det teknisk overlegne valget på tvers av de fleste nøkkelytelsesdimensjoner.
For import- og eksportformål NdFeB magnet HS-kode faller vanligvis under HS 8505.11 – permanente magneter av metall – innenfor den bredere klassifiseringen av det harmoniserte systemet for elektromagneter og permanente magneter (kapittel 85). Kjøpere som henter fra en NdFeB magnetfabrikk i Kina bør bekrefte den spesifikke 10-sifrede HS-koden som gjelder i deres jurisdiksjon, ettersom underklassifiseringer varierer mellom EUs kombinerte nomenklatur, US HTS Schedule og andre nasjonale tariffsystemer. Tujin Magnetic Industry gir full støtte for tolldokumentasjon, inkludert opprinnelseslandssertifikater, materialsammensetningserklæringer og REACH/RoHS-samsvarserklæringer.
NdFeB magnet resirkulering er et stadig viktigere tema etter hvert som den globale etterspørselen etter sjeldne jordartselementer vokser og motstandskjeden blir en strategisk prioritet. Sintret NdFeB-skrot – inkludert produksjonsavskjær, avviste deler og utgåtte motormagneter – kan reprosesseres gjennom hydrometallurgiske eller direkte resirkuleringsruter for å gjenvinne neodym, dysprosium og andre verdifulle elementer. European Critical Raw Materials Act og tilsvarende retningslinjer i USA og Japan etablerer mål for resirkulert innhold for sjeldne jordartsmagneter i elbiler og vindturbiner, og skaper et betydelig regulatorisk insentiv for forsyningskjeder for resirkulering med lukket sløyfe.
Ningbo Tujin Magnetic Industry Co., Ltd. er en profesjonell NdFeB magneter produsent og sjeldne jordmagneter fabrikk spesialiserer seg på produksjon og salg av sintrede neodym-jern-bor-magneter med høy ytelse. Med mange års dyp ekspertise innen magnetiske materialer, utmerker Tujin seg i å tilby høytemperaturbestandige motormagneter og customized magnetic solutions with superior precision and stability.
Som en recognized leverandør av neodymmagneter til ledende globale merkevarer betjener Tujin et bredt spekter av industrier, inkludert nye energikjøretøyer, industriell automasjon, hvitevarer, medisinske presisjonsenheter og energiutstyr. Kjerneproduktfordeler inkluderer avansert høytemperaturmotormagnetteknologi som opererer fra -40 grader Celsius til 200 grader Celsius og over; omfattende tilpasset formfunksjon som spenner over skive, blokk, buesegment, ring, stang, kile og komplekse uregelmessige geometrier; og førsteklasses beleggsystemer inkludert Ni-Cu-Ni, epoksy, sink og parylene.
Tujin er kjent for eksepsjonell produktkvalitet, raske ledetider og høy produksjonsfleksibilitet, og har blitt en pålitelig langsiktig partner for ledende selskaper på tvers av flere bransjer over hele verden. Enten du trenger standard N35 til N52 magnets i katalogformer eller helt tilpassede NdFeB-magneter konstruert til nøyaktige tegningsspesifikasjoner, leverer Tujin profesjonalitet, effektivitet og pålitelighet for å styrke produktene dine med overlegen magnetisk ytelse.
Q1: Hva er forskjellen mellom N52 og N35 neodymmagneter?
N52 neodymmagneter har et maksimalt energiprodukt på omtrent 52 MGOe, mens N35-magneter er vurdert til 33–36 MGOe – noe som betyr at N52 leverer omtrent 45–50 % mer magnetisk energi per volumenhet. N52 brukes når maksimal flukstetthet kreves i et begrenset rom, mens N35 tilbyr en mer kostnadseffektiv løsning for mindre krevende bruksområder. Begge karakterene er tilgjengelige fra Tujin som en tilpassede NdFeB-magneter produsent i enhver nødvendig form og belegg.
Q2: Hva er de beste NdFeB-magnetkvalitetene for EV-motorapplikasjoner?
EV-trekkmotormagneter krever typisk karakterer i 38H til 42UH-området, og balanserer høy remanens for dreiemomenttetthet med tilstrekkelig koercivitet for termisk stabilitet under kontinuerlig belastning. NdFeB-magneter med høy temperatur med grain boundary diffusion (GBD) behandling tilbyr den beste kombinasjonen av Br og Hcj for EV-applikasjoner. Den nøyaktige karakteren avhenger av motorens maksimale driftstemperatur, som bør bekreftes gjennom termisk simulering før magnetspesifikasjonen er ferdigstilt.
Q3: Hvilke NdFeB-magnetbelegg anbefales for motorapplikasjoner?
Ni-Cu-Ni trippellags nikkel er det mest brukte belegget for motormagneter på grunn av kombinasjonen av korrosjonsmotstand, overflatehardhet og dimensjonskonsistens. Epoksybelegg foretrekkes når magneter utsettes for oljer eller kjølevæsker i motormiljøet. Tujin validerer alle belegg gjennom nøytral saltspraytesting (ISO 9227) og gir testrapporter på forespørsel.
Q4: Kan Tujin produsere uregelmessige eller kompleksformede NdFeB-magneter?
Ja. Som en tilpassede neodymmagneter fabrikken produserer Tujin komplekse geometrier, inkludert kile, buesegment, trinnsylinder, konveks sylinder, hul sylinder, blokk med hull, uregelmessige former og enhver geometri som kan defineres av kundens CAD-tegning. Presisjonssliping sikrer stramme dimensjonstoleranser vanligvis innenfor ±0,03–0,05 mm på kritiske dimensjoner.
Q5: Hva er HS-koden for NdFeB-magneter ved import fra Kina?
Den primary NdFeB magnet HS-kode is 8505.11 (permanente magneter av metall) under det harmoniserte systemet. Kjøpere bør bekrefte den gjeldende 10-sifrede underkoden i landets nasjonale takstplan, da klassifiseringene kan variere. Tujin leverer fullstendig tolldokumentasjon, inkludert kommersielle fakturaer, pakkelister, opprinnelsessertifikater og materialoverholdelseserklæringer for å støtte jevn importklarering.
